Happy Birthday - das Nordmende Rigoletto bekommt WLAN zum 60ten!

Von 1959 bis heute musste es ohne WLAN auskommen, heute habe ich es dann endlich nachgerüstet. Basis des Projekts war ein Raspberry Pi Zero W. Ziel war es, ohne Steckverbinder auszukommen, d.h. der Stromanschluss sollte direkt aufgelötet sein und der Audioausgang ebenso. Zunächst wollte ich den onboard-Sound von den PWM-Abgängen abgreifen, zum einen war ich aber zu unfähig, und zum anderen klingt dieser Ausgang auch relativ bescheiden. Also wurde zusätzlich zu dem Pi noch eine billige Soundkarte in Form eines USB-Sticks angeschafft. Um auf den Adapter µUSB==>USB zu verzichten, habe ich von dem Soundstick sowohl das Gehäuse als auch den USB-Stecker entfernt, und die vier Drähte direkt vom Pi zur "Soundkarte" verdrahtet. Die Stromversorgung durfte natürlich auch nicht mit einem konventionellen Ladegerät erfolgen. Hierfür habe ich ein kleines Netzteil - eigentlich für Hutschienenmontage gedacht - angeschafft und am GPIO-Anschluss vom Pi angeschlossen. Die 230V habe ich mir rausgeklingelt, hier musste ich eine Stelle hinter dem Netzschalter des Radios finden, was dann auch im zweiten Versuch geklappt hat. Ds Audiokabel habe ich dann an der Rückseite der "Soundkarte" aufgelötet, und zwar ganz stumpf L/R gebrückt. Das Nordmende ist selbstverständlich mono.

Als Software kommt die Freeware piCorePlayer zum Einsatz, weil diese mit den Squeezeboxen kompatibel ist. Ein etwas veraltetes System, was aber bei mir zum Einsatz kommt. Vorher war am Nordmende auch eine Squeezebox Classic, die jetzt in einen anderen Raum im Haus umziehen kann. Mal sehen, vielleicht in die Werkstatt oder auf's Gäste-WC.

Hat es sich gelohnt? Hier mal die Projektkosten:

Raspberry Pi Zero W 15,00 €
USB-Soundkarte 3,99 €
Netzteil 5V 12,45 €
Summe 31,44 €

Den Rest, wie z.B. Leitungen, Lötzinn, Schrumpfschlauch, Aderendhülsen und µSD-Karte hatte ich alles da, da müsste man dann streng genommen auch noch mal Kosten einrechnen. Ausserdem kamen bei dem Raspi und dem Netzteil jeweils noch mal (anteilige) Versandgebühren hinzu, und wenn man ganz streng ist, kann man auch noch erwähnen, dass ich im ersten Wurf zu doof war, den richtigen Raspi zu kaufen, es gibt den Zero nämlich tatsächlich auch ohne WLAN. Tipp: Beim Kauf auf das "W" im Namen achten :-)

hier noch mit Netzteilstecker und Klinke an der Soundkarte

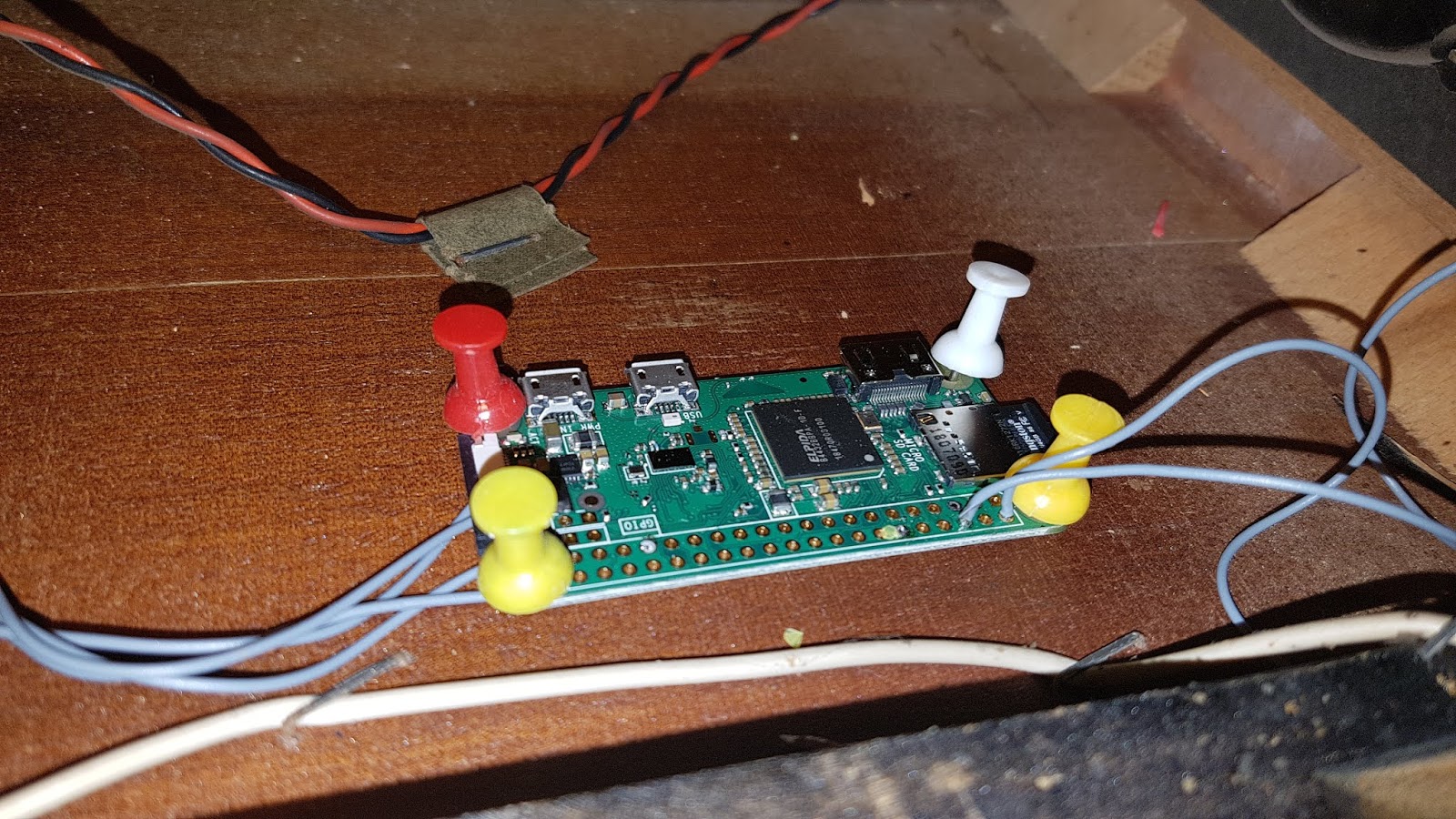

An die Decke genagelt!

Kategorie: Zweckmäßig

Hochtöner in der Seitenwand

Das Radio steht Kopf

5V-Netzteil in der Seitenwand

Blick von unten ins Gerät

Versandstempel

Netzspannung abgegriffen. H05 plus Schrumpfschlauch
